四表合一解决方案

■ 方案简介

 “四表合一”综合采集管理平台是宁夏隆基宁光仪表自主开发设计的能源物联网综合管理系统。通过本系统将供电、供水、供热、燃气四种信息采集融合为一体，通过远程采集到本地服务器或云服务器中，再实现综合性的运维管理。同时为用户提供完整、及时、准确的用能信息和多样化的系统服务，改善客户用能服务体验，促进客户能源消费观念转变，推动构建公开、透明、高效、便捷的“互联网+ 能源”运营模式。具有良好的人机界面，能够有效的统计和管理采集数据，并对数据的安全性做了有效的保密措施。安装方便，是用电管理部门、商业广场和物业小区等管理部门，提高用电用水管理水平，解决收费难问题的理想产品。

“四表合一”综合采集管理平台由计量仪表、数据采集传输、计量收费、档案管理、人员管理、交费充值、异常报警、能耗分析、数据共享及手机App运维 等模块组成。主要完成电能表/水表参数设置，商户售电/售水管理及能耗管理工作，操作简便；客户可实现对表的远程实时操作监控，对能耗及用水量的统计分析有助于其决策部署；同时也解决了用户多表计管理混乱、在线缴费难、人工抄表成本高等问题，最大可能的满足客户需求。

■ 功能特点

◎架构方式：B/S架构；系统组成：终端设备管理、抄表采集管理、远程控制管理、在线缴费管理，统计报表管理、系统配置管理等模块组成;

◎云端部署：云端统一部署，升级方便快速，客户不需要安装客户端。系统软件升级维护不再受到客户网络环境的困扰。

◎系统规模：接入表不受数量、地域限制，一个账户可以管理多个项目，系统设计容量超过十万个计量点。

◎项目托管，免现场安装：公司全流程的项目及数据托管服务，不但可以省去很多硬件成本，还能大大减少客户现场调试和维护成本。

◎收费种类： 电费、水费、燃气费、附加费。付费方式多样化：可采取不计费，系统预付费、后付费，表计预付费四种收费方式。

◎结算方式：采用金额结算方式。

◎支付方式：微信、支付宝、网银、现金等多种方式。

◎远程抄表，远程售电：抄表信息通过网关实时上传到云平台，快速便捷，免去人工抄表；

◎通信方式：LoRaWAN、NB-IoT。

◎支持仪表：电表，LoRa水表，NB-IoT水表，LoRa气表、NB-IoT气表，MBus水表等。

◎数据采集和通断控制：系统可自动定时采集、手动实时采集;用户欠费仪表自动断开，充值后无欠费则自动接通;也可手动远程控制。

◎异常报警：用户剩余金额阈值报警，欠费断电报警，水电表和网关离线报警、采集失败报警等。

◎报警提醒方式：电话、短信、微信推送、手机APP、客户端。

◎实时信息(可选)：实时抄读用户电压、电流、功率、功率因数等用电实时信息。

◎数据显示：表格显示、仪表盘显示、趋势曲线显示、柱状对比显示。

◎数据共享：可集成其他系统数据，也可为其他系统提供数据接口。提供统一的第三方API或SDK开发接口，第三方平台可选择数据接入或完全接管。

◎能耗分析：用户和管理员都可查询管控表每天的用能状况；能耗图形界面支持仪表盘、柱状图、曲线等多种图像界面自由切换。

◎权限管理：多级用户权限管理和相关的数据保护;可对管理员和业主分别给与不同的权限进行相应的操作。账户与项目挂钩，每个物业环境的财务数据互相独立;角色设置与账户设置分离;集团总部用户可访问多个项目。

◎移动终端：业主可以通过使用APP或公众号实现在线充值缴费业务，同时可进行实时信息查询、状态信息查询、历史信息查询等操作。

◎数据安全：公网传输数据采用RSA加密算法，秘钥分发机制等保障数据安全。

◎安全用电：过电压、过电流及功率超限、定时时间通断控制、恶性负载控制、基础免费电量、费控和强控等，如学校学生宿舍，特殊办公区域等应用环境

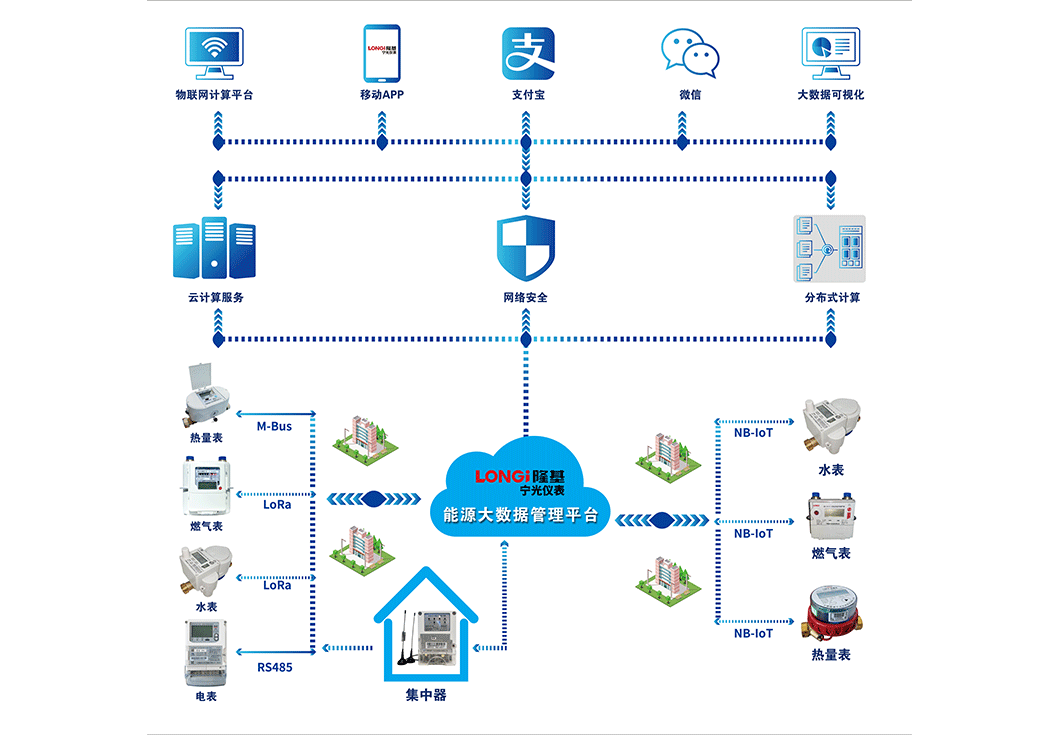

■ 系统架构

本系统由完善的标准体系和安全体系组成，主要分为如下几个层次。

系统感知层，通过安装在带有通讯接口的电表、水表、气表等能耗传感器， 实施对负荷用电量的实时监测。监测数据包括：电压、电流、有功功率、无功功率、功率因数、有功无功电能、谐波、环境与开关状态、事件记录等用电参数，及用水用气的使用量。

通信传输层，通过安装较新物联网技术LoRaWAN网关基站，结合LoRaWAN采集设备将底层传感数据搜集。

通信方式层，通过电信运营商IoT平台，LoRaWAN调度平台，2G/3G/4G网络将数据上传到时波PaaS平台。

应用层，通过系统软件完成数据采集、校验、分析、处理、系统维护、授权使用权限分级控制等;并可将现场运行的重要数据、报警信息、故障信息等通过手机或PC端传送到企业决策人员。
